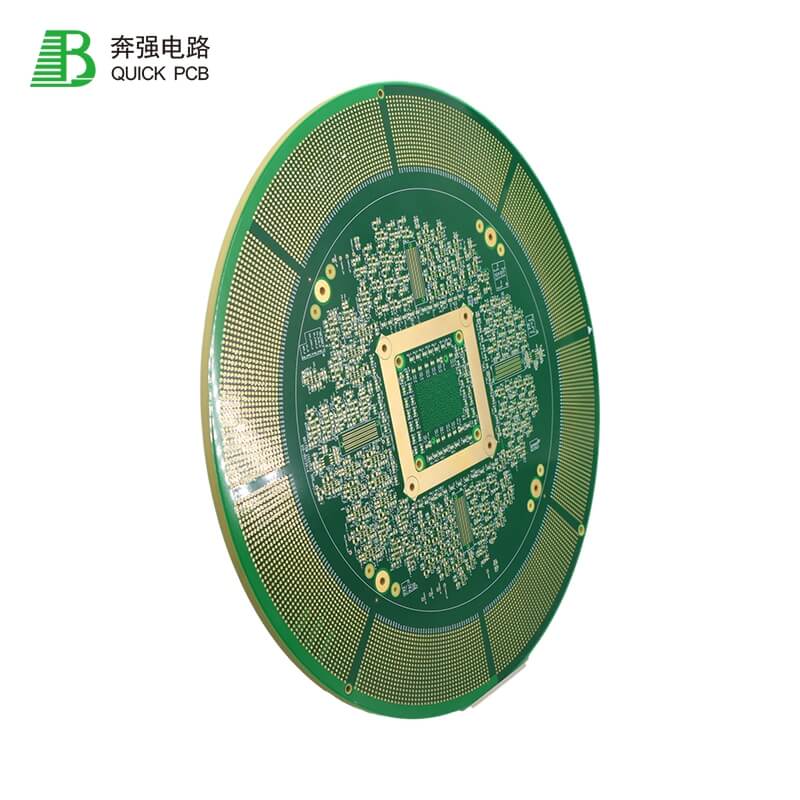

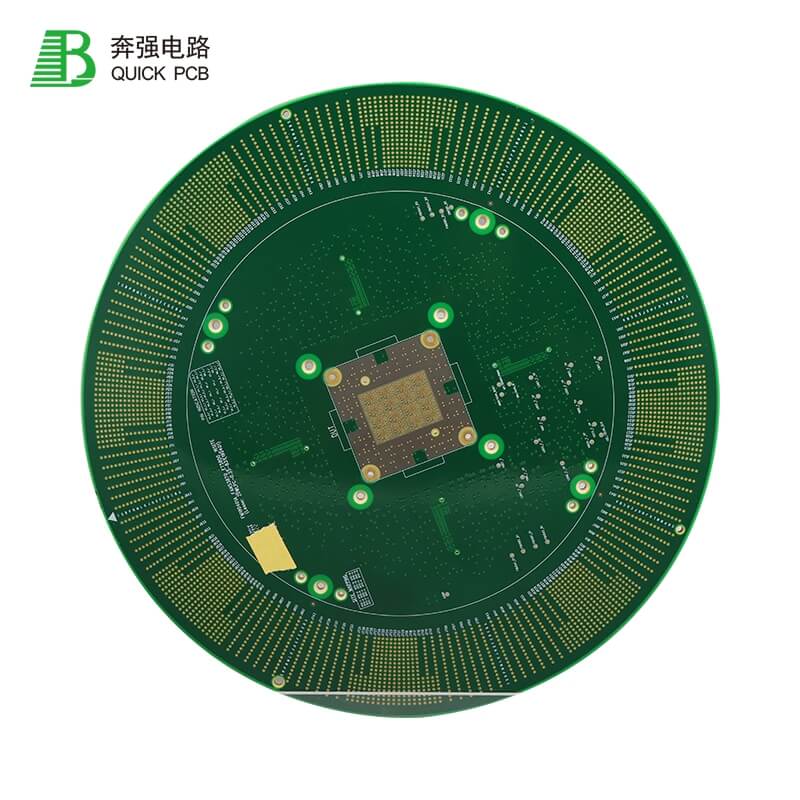

应用领域 | 产品特点 | 材料 | 层数 |
光纤通信 | 高速材料+高Tg材料混压板 | 高速材料+高Tg材料混压板 | 10L |
板厚 | 最小孔径 | 最小线宽/线距 | Internal # |
1.0±0.1mm | 激光孔:0.10mm;机械孔:0.15mm | 100/100um | S221021G10 |
表面工艺 | |||
镀金2u"+局部镀厚金50u" |
產品名稱 | PCBA板組裝 |
表面處理 | 噴錫、沉金、OSP、沉銀、沉錫 |
最大限度。 面板尺寸 | 600毫米*1200毫米 |
材料 | FR-4 |
測試 | 100% 電子測試 |
PCBA 板組裝 - 您的電子電路板組裝終極解決方案
PCBA板組件是高品質電子電路卡組件、印刷板電路組件和電子電路板組件的領先製造商和供應商,我們最先進的設施和先進的技術確保我們的產品符合最高行業標準並超越客戶期望。
PCBA板組裝包裝和運輸
在當今快節奏和技術驅動的世界中,擁有相關且高品質的電路板組裝對於任何電子產品的成功至關重要。他們在市場上保持領先地位,相信我們可以滿足您所有的電子電路卡組裝、印刷板電路組裝和電子電路板組裝需求。
PCB(印刷电路板): 数量、Gerber 文件和技术要求(材料、表面处理、铜厚度、板厚度等)。
PCBA(印刷电路板组装): PCB 信息、BOM(物料清单)、测试文件等。
Gerber 文件: CAM350 RS274X
PCB 文件: Protel 99SE、P-CAD 2001
PCB BOM: Excel(也接受 PDF、Word、TXT)
您的文件将完全安全可靠地保存。我们在整个过程中保护客户的知识产权。客户的所有文件绝不会与任何第三方共享。我们愿意根据客户当地法律签署 NDA,并承诺对客户数据保持高度机密。
我们没有最小起订量,能够灵活处理小批量和大批量生产。
运费由目的地、重量和货物包装尺寸决定。如果您需要我们给您报价,请告诉我们。
我们主要专注于 PCB 制造、组装和组件采购服务。此外,我们还提供 AOI/X-ray 测试、电缆和外壳组装服务。
是的,我们对每个生产过程都公开透明。我们欢迎客户检查我们的生产过程并进行内部审核。
是的,我们可以帮助您克隆 PCB。只需将样品 PCB 发送给我们,我们可以克隆 PCB 设计并进行生产。
我们接受 T/T、PayPal 和支付宝。
我们与美国、加拿大、意大利、德国、巴西、奥地利、澳大利亚、日本和非洲等国家有合作经验。
我们的交货时间通常非常准时。PCB 样品通常为 5-10 天,批量生产为 10-15 天。对于某些特殊情况,我们也会提前通知客户,以避免客户方面出现任何意外或损失。
对于样品,通常通过飞针测试;对于超过 3 平方米的 PCB,我们通常使用夹具测试,这样会更快。由于 PCB 生产有很多步骤,我们通常在每一步之后进行检查。
我们使用内真空包装和三层瓦楞纸箱。
这取决于客户,有时我们通过我们的货运代理发货,他们也是 DHL、TNT、UPS、FedEx 等的代理。我们的货运代理可以提供比我们直接从这些快递公司获得的运费更优惠的价格。
